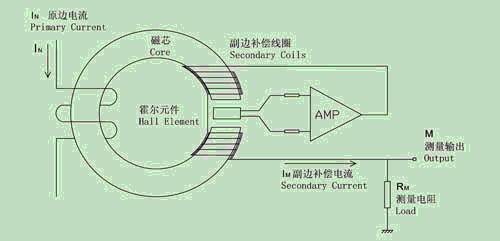

原理圖

    依據霍爾效應原理,開環的傳感器是霍爾直放式原理，開環霍爾電流傳感器輸出正比于霍爾片垂直的磁感應強度。
    而磁感應強度除了與被測電流相關之外,還與鐵芯的磁導率相關。在不同電流下,鐵芯的磁導率是不一樣的,因此,開環霍爾電流傳感器的線性度較差,精度較低。
    閉環霍爾電流傳感器則不同, 閉環的是磁平衡原理。閉環霍爾電流傳感器分為原邊和副邊兩個繞組,副邊電流由電子電路產生,該電流產生的磁場與原邊電流產生的磁場正好相抵消,這樣,原邊電流與副邊電流之比等于匝數比的倒數。由于磁場互相抵消,鐵芯中的實際磁通(由霍爾片感應)為零,不受鐵芯非線性的影響,精度較高。

    所以閉環的在響應時間跟精度上要比開環的好很多。開環和閉環都可以監測交流電，一般開環的適用于大電流監測，閉環適用于小電流監測。往往開環的傳感器輸出的是電壓信號，閉環的輸出是電流信號.
