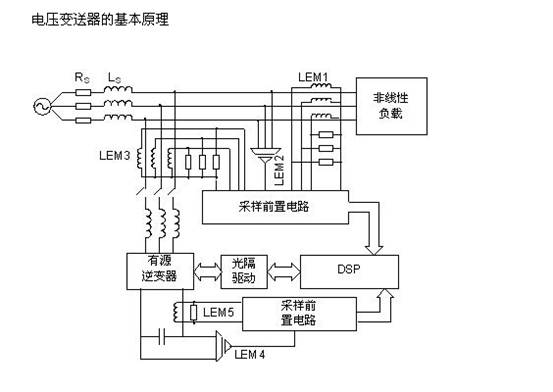

電壓變送器是一種將被測交流電壓、直流電壓、脈沖電壓轉換成按線性比例輸出直流電壓或直流電流并隔離輸出模擬信號或數字信號的裝置。
電壓變送器具有的將一種形式的信號轉換成另一種形式的信號。包括將各種物理量轉換成標準的工業控制信號：比如4-20mA轉1-5V 功能外，還具有“隔離”的特點： 即，變送器的輸入／輸出之間沒有直接的電聯系，除信號之外的其它干擾無法通過。通過不同的耦合方式（電容耦合、電磁耦合、共阻抗耦合、漏電流耦合）進入并干擾測量系統工作的干擾信號，在隔離技術（常用的隔離方法有：電磁隔離、調制隔離、光電隔離）下無法進入測量系統，從而達到抑制干擾的目的。
電壓變送器,有測直流的HZ-DV-DX系列的 有測交流的HZ-AV-D系列的還有側三相的HZ-3AV系列,其中測量范圍30—500V不等。
下面是測交流的HZ-AV-D1電壓變送器的技術參數
電氣參數
HZ30-AV-D1 HZ100-AV-D1 HZ200-AV-D1
HZ300-AV-D1 HZ500-AV-D1
原邊額定有效值 30 100 200 300 500 V
原邊電壓測量范圍 120 %VPN
額定輸出電壓 5±0.5% V
電源電壓 12...24±5% V
靜態功耗 80 mW
溫漂 200 PPM/℃
線性度 ≤0.1 %FS
頻帶寬度(-3dB) 20～3K Hz
響應時間 ≤350 mS
絕緣電壓 50HZ，1min 2.0 KV
工作溫度 -10～+60 ℃
儲存溫度 -20～+80 ℃
機械參數
使用說明
1、產品命名：HZ**-AV-P*O*D1
HZ代表品牌**代表輸入電壓
A代表交流，V代表電壓
P代表電源：P1：+12～15V；P2：+24V；P4：自定義
O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
D代表導軌安裝方式：D1不穿孔；D2穿孔(孔徑分別為φ8，φ12，φ16)
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4、電壓輸出型負載≥2KΩ,電流輸出型≤500Ω。
|
