HBA-YSAD系列霍爾電流變送器
HBA-YSAD系列電流變送器是應用電磁感應原理研制而成的一種新型電流變送器,初級與次級之間高度絕緣，用于交流電流的測量。
電氣參數
HBA1-YSAD HBA2-YSAD HBA5-YSAD HBA10-YSAD
HBA20-YSAD HBA50-YSAD HBA100-YSAD HBA200-YSAD
額定輸入電流(AC) 1.0 2.0 5.0 10 20 50 100 200 A
測量電流范圍(AC) 2.0 4.0 10 20 40 100 200 300 A
額定輸出電流(DC) 4～20±0.5%(0～20) mA
電源電壓 +24 ±5% V
失調電壓流 4 mA
失調電流漂移 ≤±0.05 mA/℃
線性度 ≤0.5 %FS
響應時間 ≤20 mS
帶寬 20～20000 HZ
絕緣電壓 50HZ，1min 2.5 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

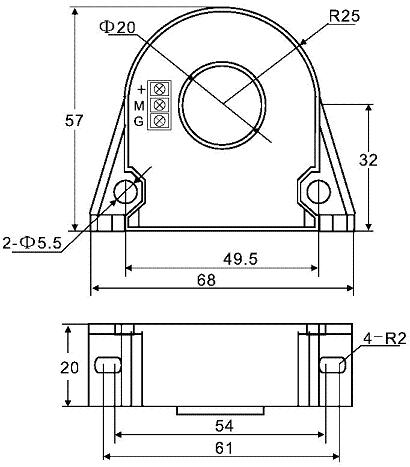

機械參數
使用說明
1、當待測電流從變送器穿過，即可在輸出端測得電流大小。（注意：錯誤的接線可能導致變送器損壞）
2、變送器的輸出加幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的變送器。
詳細資料下載  HBA-YSAD.pdf |
