HKA-YSD系列高精度霍爾電流傳感器
HKA-YSD系列電流傳感器的初、次級之間是絕緣的，具有高精度、無位置誤差；用于精密測量直流、交流和脈沖電流的精密測量。
電氣參數
HKA10-YSD HKA20-YSD HKA50-YSD
HKA75-YSD HKA100-YSD HKA200-YSD
額定輸入電流 10 20 50 75 100 200 A
測量電流范圍 20 40 100 150 200 400 A
額定輸出電壓 4±0.2% V
電源電壓 ±15±5% V
失調電壓 ±15 mV
磁失調電壓 ±20 ±15 mV
失調電壓漂移 ≤±1.0 ≤±0.5 mV/℃
線性度 ≤0.2 %FS
響應時間 ≤3 mS
帶寬 20～20000 HZ
絕緣電壓 50HZ，1min 2.5 KV
工作溫度 -40～+85 ℃
儲存溫度 -55～+125 ℃

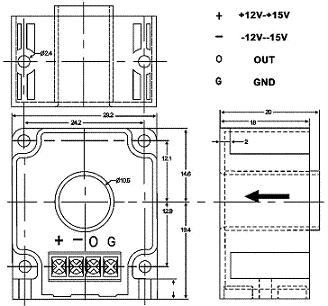

機械參數
使用說明
1、當待測電流從傳感器穿過，即可在輸出端測得電壓大小。（注意：錯誤的接線可能導致傳感器損壞）
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
下載詳細資料 HKA-YSD.pdf
|
