霍爾電流傳感器在光伏直流柜中的選型



光伏直流柜是對光伏匯流箱匯流后的直流電進行匯總、監控、保護的功能柜(一般指匯總直流負荷的電柜),直流防雷柜可以將多路直流輸入匯總成一路電流輸出,每路都有保護裝置(斷路器、熔斷器等)、防反二極管等,而且可以對每路電壓電流進行監控,并可以實現遠程通信,而霍爾電流傳感器主要起到監測光伏匯流箱實時輸出電流的作用。

  2 工作原理

  霍爾電流傳感器是根據霍爾效應制作的一種磁場傳感器,按原理可分為開環(直放式)和閉環(磁平衡式),基于實際應用中開環(直放式)原理傳感器結構相對緊湊、功耗小且成本較低,光伏直流柜中普遍使用開環(直放式)原理霍爾電流傳感器來配合光伏直流柜匯流采集裝置。

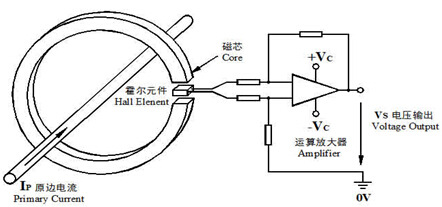

  霍爾電流傳感器開環(直放式)原理:如圖1所示,當原邊電流IP流過一根長導線時,在導線周圍將產生磁場,磁場的大小與流過導線的電流成正比,產生的磁場聚集在磁環內,通過磁環氣隙中霍爾元件進行測量并放大輸出,其輸出電壓VS精確的反映原邊電流IP。一般的額定輸出標定為4V/5V

  3 選型

  3.1 產品介紹

  霍爾電流傳感器結合了電流互感器和分流器的所有優點,克服了互感器和分流器的不足,如表1所示:

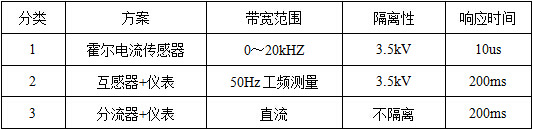

  表1 霍爾電流傳感器優點對比表

一般情況下,可以根據輸入信號、內孔尺寸來選擇霍爾電流傳感器 。開環霍爾電流傳感器型號選型如表2所示:

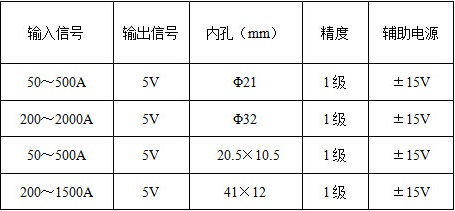

  表2 開環霍爾電流傳感器選型表

  3.2 產品外形

  常見開環霍爾電流傳感器如圖2所示:

http://m.aimilia.cn/uploadfile/201451339973485.jpghttp://m.aimilia.cn/uploadfile/201351554048053.jpghttp://m.aimilia.cn/uploadfile/201351556364625.jpg

  圖2 開環霍爾電流傳感器實物圖

  3.3 技術指標

  ● 響應時間:≤10us

  ● 頻寬:20kH*********

  ● 失調電壓:±15mV

  ● 工作溫度:-2570

  ● 存儲溫度:-4080

  ● 輸出負載:根據不同輔助電源、輸入信號、輸出信號而定

  ● 輸入過載能力:輸入量程最大值2倍可恢復正常工作

  ● 耐壓:3.5kV/50H*********/1min

  4 應用

4.1 應用案例

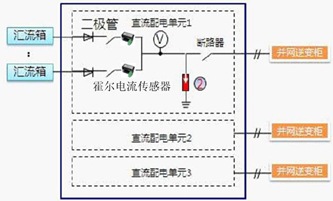

  在實際應用中,以光伏直流柜需要對8路光伏匯流箱輸出電流電壓進行監測為例,鑒于光伏直流柜中一般匯流采用銅牌接入且柜體空間有限制,可推薦采用8個體積較小的HKA-F1-200A/5V霍爾開環電流傳感器(如圖3、圖4所示)配合安科瑞直流柜匯流采集裝置AG可計算出前級8路匯流箱的實時輸出電流,同時可 配合1個直流高壓電壓傳感器HV100(輸入范圍DC 0-1500V)實現功率及電能測量。

 4.2 使用注意事項

  1、為了得到較好的動態特性和靈敏度,必須注意原邊線圈和副邊線圈的耦合,要耦合得好,最好用單根導線且導線完全填滿霍爾傳感器模塊孔徑;

  2、使用中當大的直流電流流過傳感器原邊線圈,且次級電路沒有接通電源|穩壓器或副邊開路,則其磁路被磁化,而產生剩磁,影響測量精度(故使用時要先接通電源和測量端M),發生這種情況時,要先進行退磁處理。其方法是次邊電路不加電源,而在原邊線圈中通過同樣等級大小的交流電流并逐漸減小其值;

  3、在大多數場合,霍爾傳感器都具有很強的抗外磁場干擾能力,一般在距離模塊5-10cm之間存在一個兩倍于工作電流Ip的電流所產生的磁場干擾是可以忽略的,但當有更強的磁場干擾時,要采取適當的措施來解決。通常方法有:

  ① 調整模塊方向,使外磁場對模塊的影響最小;

  ② 在模塊上加罩一個抗磁場的金屬屏蔽罩;

  ③ 選用帶雙霍爾元件或多霍爾元件的模塊;

  ④ 測量的最佳精度是在額定值下得到的,當被測電流遠低于額定值時,要獲得最佳精度,原邊可使用多匝,即:IpNp=額定安匝數。另外,原邊饋線溫度不應超過80℃。
